terça-feira, 17 de dezembro de 2013

Como Acionar um Relé com Arduino ou PIC - Projeto e Funcionamento

Em muitos projetos de eletrônica há a necessidade de ligar ou desligar cargas externas como lâmpadas, motores e sirenes. Entretanto a maioria dos circuitos de controle funcionam com tensões baixa geralmente em 5V e 12V. Como ligar um motor ou uma lâmpada que funciona em outros níveis de tensão e potência com um microcontrolador PIC, arduino ou até mesmo amplificadores operacionais? Confira como acionar um relé com transistor corretamente e a dimensionar os componentes!



quarta-feira, 2 de outubro de 2013

Ponte-H com o Circuito L293 (Half Bridge)


Circuito ponte H com L293Uma boa alternativa no controle de motores DC de baixa potência é a utilização do circuito integrado L293. Este pequeno circuito possui quatro drives bidirecionais que podem ser configurados para trabalhar como duas Ponte-H independentes, acionando dois motores diferentes com controle de sentido de giro. Confira o funcionamento desse componente e uma proposta de circuito impresso para ele.




segunda-feira, 2 de setembro de 2013

SCR - Retificador Controlado de Silício: Como Testar um SCR

Como testar um SCRComo saber se um SCR está em bom estado. Neste artigo vou apresentar, de forma resumida, dicas para verificar se um tiristor do tipo SCR está ou não funcionando. Na eletrônica, muitas vezes, reutilizamos componentes das sucatas e os procedimentos para verificar se um determinado componente está funcionando é importante. Este é o ultimo artigo da série SCR – Retificadores Controlados de Silício.





sábado, 10 de agosto de 2013

Sensor de Luminosidade Crepuscular

Controle de iluminação com o SCRNeste artigo um simples circuito, conectado a uma lâmpada incandescente, faz com que ela acenda em função da iluminação ambiente. O circuito descrito a seguir se trata de um sensor de luminosidade que proporciona um acionamento automático de uma lâmpada quando a luz ambiente diminui a certo nível ou apague quando a iluminação natural volta ao seu normal. Este tipo de circuito é conhecido como interruptor crepuscular.





quarta-feira, 7 de agosto de 2013

SCR - Retificador Controlado de Silício: Disparo e Interrupção do SCR


Retificador controlado de silício, como dispará-lo e interrompê-lo? Neste artigo vou complementar um pouco mais sobre os componentes de quatro camadas apresentado em SCR - Retificador Controlado de Silício: Funcionamento Básico.  Um resumo das formas de disparo e interrupção deste componente são apresentado a seguir.






quinta-feira, 1 de agosto de 2013

SCR - Retificador Controlado de Silício: Funcionamento Básico

Como funciona um SCRO surgimento do diodo semicondutor de duas camadas nos levou em seguida ao transistor formado por três camadas, entretanto dispositivos de quatro e até cinco camadas também foram desenvolvidos e possuem grande importância na eletrônica de potência. Neste artigo vou falar um pouco sobre os componentes de quatro camadas tratando especificamente dos retificadores controlados de silício – SCR.






segunda-feira, 15 de julho de 2013

Fonte de Tensão 12V-3A Ajustável e Fixa de 5V


Fonte de tensão ajustavel 12V, projeto
Fonte de Tensão Ajustável e Fixa
Uma fonte de tensão para bancada é sempre muito importante para auxiliar os testes dos circuitos eletrônicos. A fonte que será apresentada a seguir é do tipo linear e possui duas saídas, sendo uma delas com tensão variável de 1,2V a 12V com até 3A e a outra fixa em 5V com 500mA.








domingo, 7 de julho de 2013

Transmissor de FM para Fonte de Sinais Externos


transmissor FMTransmita por ondas de rádio o som do seu mp3, celular ou computador para o rádio da sua casa ou carro sem usar fios. O transmissor FM descrito a seguir pode ser ligado na saída de som do computador, amplificadores de baixa potência, MP3, MP4 ou até mesmo em uma linha telefônica para transmitir conversas a distância.






sexta-feira, 5 de julho de 2013

Transmissor de FM para escuta espiã



Transmissor FM tic tac    eletronica em casaQue tal montar um mini transmissor de FM supersensível para escutar as conversas secretas a distância? Confira como construir este novo transmissor portátil.
Neste projeto apresento uma versão melhorada do pequeno transmissor de FM Portátil exposto anteriormente aqui no blog. Nesta versão do transmissor o microfone de eletreto possui uma poderosa etapa de amplificação que aumenta sua sensibilidade para ouvir conversas.





quinta-feira, 13 de junho de 2013

Amplificador de Áudio com LM386


Esquema elétrico de amplificador O Circuito Integrado LM386 é um pequeno amplificador de áudio de baixa potência, ideal para pequenos projetos, podendo ser usado com uma infinidade de fontes de sinal, tais como pequenos sintonizadores AM ou FM, placa de som do micro computador, MP3, celulares ou como amplificador de teste na bancada.








terça-feira, 4 de junho de 2013

TEA5767 - Rádio FM com o PIC 16F876a

Radio FM com o PIC
O circuito integrado TEA5767 é um rádio FM estéreo em um único chip. Esse CI é ideal para pequenas aplicações com baixo consumo de energia e de baixa complexidade uma vez que não é necessário nenhum tipo de ajuste no seu circuito. Este chip pode se comunicar com circuitos externo via um barramento I2C. Confira como funciona este dispositivo e como utilizá-lo para fazer um rádio FM com o microcontrolador PIC16F876a.









segunda-feira, 27 de maio de 2013

Como Funciona um Potenciômetro


Potenciômetro Potenciômetros são resistores cujo valor de resistência pode ser variado, girando-se um eixo que movimenta um contato móvel. Muitos já se perguntaram como funciona exatamente um potenciômetro para o controle de volume de um amplificador ou para o controle da corrente que circula num circuito.







terça-feira, 30 de abril de 2013

Eagle 3D


como fazer imagens 3D eletronicaEagle, um dos melhores softwares para criação de placas de circuito impresso, isso nós já sabemos, mas como criar uma visualização 3D dos protótipos?

Confira neste artigo como criar imagens 3D do circuito de forma simples e rápida.






domingo, 14 de abril de 2013

Transistor Bipolar


como funciona um transistro, TBJ
Em novembro de 1947, os cientistas do laboratório da Bell Telephone descobriram o transistor. O transistor é um dispositivo semicondutor que é constituído por materiais do tipo N e do tipo P. Os terminais dos transistores são indicados pelas as letras E para emissor, C para coletor e B para base. Esses componentes são chamados de TBJ (Transistor Bipolar de Junção).







quinta-feira, 21 de março de 2013

Versão 12.0 do Multisim



Eletronica em CasaEm 06/03/2012 a National Instruments lançou a versão 12.0 do Multisim. O NI Multisim 12.0 oferece solução completa para a simulação e desenvolvimento de circuitos eletrônicos otimizados. A versão 12.0 do ambiente de simulação de circuitos Multisim simplifica a simulação tradicional de circuitos, usando uma abordagem gráfica intuitiva com edições especiais para o projeto de circuitos e o ensino da eletrônica.




domingo, 17 de março de 2013

Ponte H para Motores com L298

Ponte H com L298 http://eletronicaemcasa.blogspot.com.br/Entenda o funcionamento básico de uma Ponte H e do integrado L298 para o controle de motores CC. Confira a sugestão para montagem de uma placa eletrônica que controla 4 motores de forma independente utilizando o L298. Esse circuito é essencial para o controle de motores CC, possibilitando mudanças de sentido e até mesmo velocidade de rotação.






terça-feira, 12 de março de 2013

Fonte de tensão regulada 5V

Fonte de 5V  com o 7805  Em geral o equipamento mais importante, para os testes dos circuitos em bancada, é a fonte de alimentação. Neste artigo é apresentado uma sugestão de fonte linear, baseada no circuito integrado 7805, de montagem simples e com um número de componentes reduzidos.
 Confira como construir esse "circuitinho" essencial em sua bancada.





quinta-feira, 28 de fevereiro de 2013

Amplificador de Áudio - Classe B Push-pull 6W


Amplificador de 6W
Amplificador Classe B Push-pull
Amplificador é qualquer circuito eletrônico que a partir de um sinal colocado em sua entrada, fornece em sua saída este mesmo sinal ampliado. Neste trabalho, focaremos nossa atenção em amplificador de áudio do tipo B Push-Pull. Este projeto, será composto de quatro partes principais: Fonte de alimentação; equalizadores; pré-amplificador e o amplificador de áudio de potência tipo B push-pull. Todas as etapas do projeto serão explicados com detalhes a seguir, confiram!


sábado, 2 de fevereiro de 2013

Como Funciona o Diodo

Diodo, funcionamento, como funcionaO diodo é formado pela simples união de dois tipos de material semicondutor N e P (figura 1), os diodos são construídos normalmente com germânio (Ge) ou Silício (Si) sendo um componente eletrônico de dois terminais. Conduz corrente elétrica preferivelmente em um só sentido, bloqueando a sua passagem no sentido oposto.






sexta-feira, 1 de fevereiro de 2013

Transmissor de áudio por diodo laser

Nesse artigo temos o projeto, a simulação e a construção de um transmissor e receptor de áudio por diodo laser de baixa potência através de um modulador por largura de pulso PWM e demodulação feita por phase locked loop (PLL). O sistema pode ser usado para a transmissão de áudio por fibra óptica ou para apresentações de aulas de física ou em trabalhos de eletrônica.

Diodo Laser
Figura 1 - Circuito final do transmissor de áudio por diodo laser

Materiais Semicondutores


Oque é um semicondutor
 Intel®300 mm wafer com 45 nm
Os materiais semicondutores são largamente utilizados em eletrônica, presente em praticamente todos os aparelhos que funciona com eletricidade. Quando se fala em eletricidade, três tipos de materiais são extremamente fundamentais para a produção das tecnologias atuais ,são eles: os condutores, os semicondutores e os isolantes






segunda-feira, 7 de janeiro de 2013

Pré-Amplificador para Violão e Guitarra

pre amplificador
Figura 1 - Pré-amplificador para violão e guitarra.

Este pequeno circuito faz a pré-amplificação de sinais de áudio para violão ou guitarra. Este pré-amplificador possui uma impedância de entrada compatível com a maioria dos captadores sonoros usados nesses instrumentos musicais.


Proteus na versão 7.10

Programas de simulação, eletronicaPara os leitores que não conhece esse software recomendo a sua utilização para simulação de circuitos eletrônicos. O Proteus possui uma vasta biblioteca de dispositivos e integra varias ferramentas de analise para a simulação.








Software CNC Freak Resistor



CNC Freak – Resistor 1.2


Quem conhece algo sobre circuitos elétricos sabe da importância dos resistores. Não existe circuito prático que não tenha ao menos um destes componentes e a escolha certa deles é crucial para o funcionamento correto do sistema. CNC Freak – Resistor é um programa simples que vai facilitar muito a busca do componente correto para cada caso e vai evitar curtos-circuitos.

programa para codigo de cores de resistores
Figura 1 - CNC Freak Resistor
Além de converter qualquer unidade do sistema internacional, o programa pode calcular qual a faixa de resistores mais adequada ao seu circuito. Basta entrar com o valor desejado para as conversões ou a diferença de voltagem e a corrente para que ele indique a melhor resistência a ser usada. Ele também trabalha com múltiplas faixas de resistência e aponta qual delas é mais exigida em cada caso.

Estudantes de física do ensino médio ou de cursos superiores sabem que um simples deslize na hora de converter as unidades do sistema internacional pode acabar com o seu problema. Quando se trata de sistemas na prática o caso é ainda mais sério, podendo resultar facilmente na queima de seus componentes. Por isso é sempre bom contar com um coeficiente de segurança confiável.


Opinião

O software é bem simples e intuitivo para o uso e faz serviço proposto. Ideal para quem se interesse pela eletrônica e costuma construir e montar circuitos elétricos e eletrônicos. Ele pode evitar que alguns componente se queimem pela utilização de um resistor mal selecionado.



CNC Freak Resistor pode ser baixado no link de formar rápida e sem necessidade senhas ou redirecionamento de servidor.

codio de cores






domingo, 6 de janeiro de 2013

Transmissor de FM portátil



Que tal montar um mini transmissor de FM para escutar as conversas secretas? Confira como construir esse transmissor portátil.
Transmissor FM com o BF495 eletronica em casa

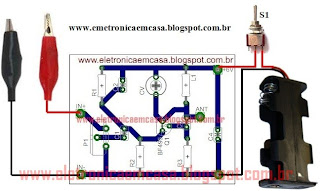

Figura 1 - Transmissor de FM portátil (Caixinha de Tic-Tac)
Neste projeto apresento um pequeno transmissor de FM com um raio de alcance na ordem de 50 metros com o BF494, e os sinais poderão ser recebidos em qualquer aparelho de som ou rádio que sintonize a faixa FM. Sua construção é simples e possui um número reduzido de componente que são facilmente encontrados.
sexta-feira, 4 de janeiro de 2013

Amplificador de áudio 10W com a TDA2003






Amplificador de áudio TDA2003
Figura 1 - Amplificador de áudio 10W com a TDA2003
Muitas vezes queremos incrementar nossos radinhos, celulares, PC’s com um som adicional. Temos aqui uma solução simples e barata de um circuito amplificador que apresenta um número reduzido de componentes.








Sensor de luminosidade Simples


Um sensor de luminosidade é um componente que pode altera suas propriedades elétricas em função da luminosidade do ambiente.


LDR
Figura 1 - Sensor de luminosidade simple

Funcionamento e Montagem do Sensor de luminosidade


Na figura 1 temos um diagrama de um sensor de luminosidade simples que pode ser construído de forma rapidamente e com poucos recursos. O circuito é baseado no resistor variável por luz chamado de LDR, a variação da resistência no LDR em função da luminosidade que pode polarizar ou não o transistor Q1. Quando o transistor Q1 é polarizado ele funciona como uma “chave fechada” que ligara o relé e por seguinte poderá ligar uma carga externa (Lâmpadas, motor, alarmes, etc..). O circuito é alimentado por uma fonte de 12V, o relé pode ser qualquer com bobina de 12V (uso automotivo são os mais comuns) . Podemos alterar a sensibilidade do circuito por meio do trim-pot P1. A carga máxima que poderá ser acionada depende do relé.

Quando há uma determinada intensidade de luz incidindo sobre o LDR teremos o acionamento do relé e quando não há luz chegando ao sensor o relé permanecerá desarmado. Um projeto um pouco mais elaborado para sensor de luminosidade pode ser encontrado em: Sensor de Luminosidade Crepuscular.

Componentes


R1 - Trim-pot de 100k
Q1 - BC337
D1 - 1N4004
LDR
Relé de 12V




quinta-feira, 3 de janeiro de 2013

Estroboscópio de potência ligado em 127V

 Estroboscópio


Um estroboscópio é um dispositivo óptico que permite estudar e registrar o movimento contínuo ou periódico de um corpo em alta velocidade, com o objetivo de fazê-lo parecer estacionário. Muitos já perceberão seu efeito em festas e eventos.

Estroboscópio de potência
Figura 1 - Estroboscópio de potência em 127V

Funcionamento do Estroboscópio

O circuito é baseado no acionamento da lâmpada de xenônio. Diferentemente das lâmpadas incandescentes as lâmpadas de xenônio são acionada por pulsos de alta tensão, essas lâmpadas são feitas com misturas de gases sensíveis à eletricidade. Quando um pulso de alta tensão excita os elétrons do gás eles emitem luz, esse funcionamento é semelhante em lâmpadas fluorescentes. Nesse projeto utilizei uma lâmpada de xenônio tipo ferradura, figura 2, de 75W pois é a mais comum porem outros modelos de lâmpada podem ser usado.

Estroboscopio de potência
Figura 2 – Lâmpada de Xenônio tipo ferradura
Para acionarmos uma lâmpada de xenônio é necessária uma tensão continua de 250V no mínimo. Como poderíamos então acionar essa lâmpada se normalmente a tensão disponível em nossas casas é 127V RMS ou 180V de pico?
A solução para isso é usar um transformador T1 abaixador comum como um autotransformador! Com esse tipo de configuração podemos obter 220V a partir de 127V. Usaremos um diodo D1 para a retificação da onda juntamente com um resistor R1 que limitará a potência conduzida pelo autotransformador para não sobrecarregá-lo, e um capacitor que auxiliará a descarga de corrente no momento de funcionamento da lâmpada de xenônio, o capacitor fornece um pico extra de corrente.



Lâmpada de Neônio
Figura 3 -  Lâmpada de Neônio
Em seguida temos um circuito adicional que efetua o dispara (piscada) do strobo constituído por um pequeno oscilador baseado em um SCR e uma mine lâmpada de neon NE-1 (figura 3). A frequência de oscilação é controlada por meio de P1.  A lâmpada de neon conduz quando a tensão entre seu terminais é superior a aproximadamente 80V  fazendo com que o  SCR dispare que proporciona um sinal oscilante no transformador de pulso T2 que gerará pulsos de alta tensão para o dispara da lâmpada de xenônio.

Montagem do Estroboscópio


O diagrama completo do circuito é apresentado na figura 1 e o circuito layout final na figura 4


Estroboscópio de potência
Figura 4 - Layout para montagem (Baixar Layout)

O transformador T1 é do tipo comum com o secundário 127/220V e secundário qualquer com corrente superior à 500mA. O transformador T2 pode ser de fabricação caseira com enrolamentos na proporção de 10/200 espiras em uma barra de ferreti ou pode ser facilmente encontrado em fontes chaveadas de computador (são os pequenos transformadores na placa, a identificação dos terminais é muito simples). A lâmpada de xenônio de 75W é facilmente encontrada em casas de componentes eletrônicos numa faixa de 10 a 15 reais. Circuito final figura 5.


Estroboscopio
Figura 5 - Estroboscópio de potência em 127V

Componentes


SCR – TIC106 ou MCR106
D1, D2 – 1N4007
R1 – 1K x 1W – Resistor de fio.
R2 – 100K x 1/8W – Resistor (marrom, preto, amarelo)
R3 – 15k x 1/8W – Resisto(marrom, verde, laranja)
C1 – Capacitor de 8uF a 32uF /400V
C2 – 2,2uF
P1 – Potenciômetro 1M ohms
NE1 – Lâmpada de neon
1 Lâmpada de xenônio de 75W
T2 – confecção caseira ou de mini-trafo de fonte chaveada.
